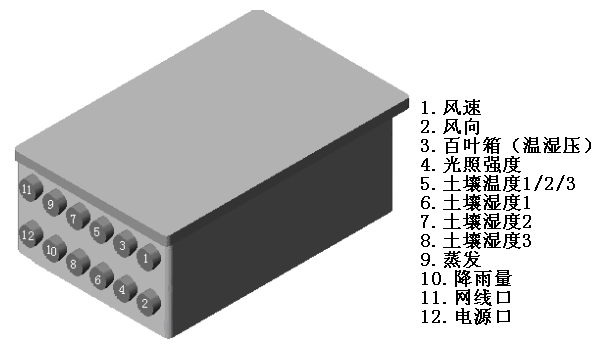

接口定義：

1.航插定義：

注：本款產品，通訊線接口為藍色五針小航插，其位于采集器內部左上角的位置。

2.天線接口：

如果使用GPRS通訊方式，位于外殼左側的防水接頭即為引出式GPRS天線專用口。天線吸盤為磁吸式，應安放在周?chē)鸁o(wú)遮擋物的地方，保證其能良好接收移動手機信號。另外接口內部已經做防水處理，所以請勿私自拆卸！

3.供電接口：

默認情況下，本產品使用電池供電。如果使用太陽能蓄電池系統，將獨立配備配電柜。配電柜通常只有一根電源線與采集器主機相連。

如果使用交流市電電源。一般在采集器內部均安放有AC220V轉DC12V的開關電源，與開關電源相連且由外殼接口6所接入的為交流220V市電線，此接線為銅網屏蔽電纜，請勿私自用其他普通電線替換！

安全注意：

由于采集器為自拆卸式，所以，使用時要特別注意，請勿暴力對待。切勿觸碰內部走線！如果因連線斷裂而產生的問題，后果請自負！

開關電源為多孔散熱設計，請勿將金屬物或碎屑掉入其中，以免發生短路故障。電源端子處較危險，請勿用手觸碰，以免發生危險！

另外，請確認儀器安放處無未成年人或無電工常識者，以免其觸碰內部接線發生觸電危險！

數采器安裝：

1.接入電源/電池：

本產品如果使用電池供電，默認安裝的是五號堿性電池，這里建議使用南孚大容量電池（不建議使用可充電電池）。                                       安裝的步驟：打開采集器上蓋，滑開電池殼上蓋，按正負極對應安裝6節電池（請勿將電池裝反，否則采集器不會上電），然后扣上電池殼上蓋。                如果產品使用了交流電源，采集器在進行所有有效操作之前，是必須要先供電的！這里默認使用的是交流220V市電接口。                                   安裝的步驟：將采集器引出的市電插頭插入電源插板即可。如果采集器與電源插板處距離較遠，建議將插頭部分拆開，用電線加長后做好插頭，再接入。但這里需要注意的是，禁止將產品原配的電源線全部去掉，而從設備內部直接接線。如果必須這樣處理，所使用的電源線必須為銅網或錫箔屏蔽電纜線！

2.接插通訊線：

供電正常的采集器若要與計算機聯機操作，必須保證采集器內部的GPRS模塊與采集器有效連接，或者使用有線通訊專用接口與計算機直接連接。

在使用GPRS遠程連接時，采集器主板上引出的“DB9針轉接頭”必須正確插放在GPRS模塊的DB9針公頭上（且GPRS模塊天線正確接入模塊）。此時，建議將采集器的本地通訊插頭拔掉。以免有線通訊與遠程無線通訊發生干擾。

而在使用本地有線通訊時，必須將上面所述的“DB9針轉接頭”從GPRS模塊上拔出，以免本地通訊失敗。確認GPRS與采集器斷開連線后，方可使用本地有線通訊。使用本地有線通訊線可完成兩項功能：不使用遠程而直接與采集器連接，讀取采集器內部數據，或通過通訊線對GPRS模塊進程功能設置。使用本地通訊時，只需將隨機配備的485通訊模塊插入外殼左側的5號插頭即可。

3.關于設置GPRS模塊：（非GPRS用戶跳過此步驟）

GPRS模塊固定在采集器上蓋內側，其安裝

示意如下圖所示(請勿私自拆卸)：在使用

USB本地通訊與采集器主機通訊時，必須將

“DB9通訊口”拔除，否則可能導致本地通

訊失?。×硗庾⒁馔币幌曼S色小按鈕SIM卡

座才能彈出，且安裝時SIM卡金屬面應朝下

4.支架安裝說明：（無支架用戶跳過此步驟）

如果設備需要安裝支架，默認支架由不銹鋼管與管件組成，適用于室外固定安裝。但是支架地盤只有在埋入土坑中，或用水泥底座固定后才能保證整套支架的應有強度。所以，建議對支架地盤進行掩埋、夯實處理，或直接用水泥灌注。

設備如果安放在多雷雨地區，或地勢較高處，應自備避雷設施。以免設備遭雷擊。

GPRS模塊的天線應安放在支架頂部，或獨立安放在周?chē)鸁o(wú)遮擋物的地方，以保證其能良好接收移動手機信號。（支架安裝圖請查看本說明書附屬部分）
