YM-03A田間小氣候觀測站技術方案

更新時間2017-11-09 15:53:36 點擊次數：2217次網址：www.235t.cn

產品介紹

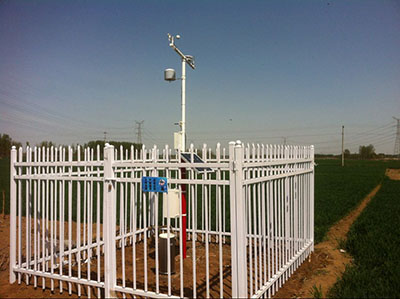

YM-03A田間小氣候觀測站用于田間環境參數（溫度、濕度、光照、土壤水分、風速、風向、雨量等）的長時間定時采集記錄（基本配置光、溫、濕，其它需另行配備）。是針對農業生態環境（如農田、果園、溫室、畜舍、曬場、噴藥、農產品儲存等）監測設計的一款小型自動氣象站。

二、產品用途

YM-03A田間小氣候觀測站能夠為農業規劃、作物合理布局提供依據。同時還可以輔助相關部門對災害天氣如干旱、洪澇、低溫、霜凍等做出及時預警，提前調度安排，能有效減少災害天氣所帶來的經濟損失。

三、系統組成

1.推薦傳感器

參數列表	型號	測量范圍	分辨率	準確度	備注
大氣溫度	TM-01	-30～70℃	0.1℃	±0.2℃	輻射罩
大氣濕度	TM-01	0～100%RH	1%RH	±3%RH	輻射罩
風速	TM-FS	0～33m/s	0.1m/s	±1m/s
風向	TM-FX	0～360°（16個方位）	1°	±3°
總輻射	TM-ZF	0～2000W/m2	1W/m2	2%
土壤溫度	TM-03	-30～70℃	0.1℃	0.2℃
土壤濕度	TM-100	0～100%	0.1	±3%
土壤PH	TM-PH	0～14PH	0.01PH	±0.02PH
雨量	TM-04	0～4	0.1mm	0.2mm
光照	TM-GZ	0～120Klux	0.01Klux	±5%
日照時數	TM-RZ	0～24H	0.01h	±0.1h

注：請根據實際需求及選配傳感器，支持非本公司傳感器接入

2.數據采集儀

序號	項目	技術參數
1	電源	交流220V市電和直流12V太陽能雙電源輸入，可自動切換
2	顯示	LCD彩屏4.5寸
3	按鍵
4	數據存儲	U盤存儲
5	網絡通訊	GPRS/RS485/USB/藍牙
8	傳感器接口	2路開關量輸入，也可以作為脈沖量輸入； 16路直流采樣,可以接受各種變送器的信號；
9	LED顯示屏	分辨率：12032或19232，7.5~12個漢字兩行；外形尺寸：6020cm或9220cm；

3.供電系統

?支持市電、直流、太陽能、蓄電池等多種供電方式；

?支持多電源供電，電源間可智能切換，蓄電池可自動充電；

?內置蓄電池可支持陰雨天氣連續工作半個月；

注：供電方式根據實際需求選配。

4.通訊系統

?支持外擴GPRS、藍牙、2G、CAN、以太網、光釬等多種通訊模塊；

?支持外網數據轉發，在網絡通訊方式下，可以固定IP、動態域名，數據接收

注：通訊功能根據實際需求選配。

5.數據顯示

?可通過采集儀液晶屏查看氣象數據；

?可通過電腦軟件顯示氣象數據；

?可通過瀏覽器查看氣象數據；

?可外接大型LED顯示屏；

可通過手機APP查看數據；

注：數據顯示功能請根據實際需求選配。

6.氣象風桿

序號	高度	顏色	用途
1	1.5米	白色	用于太陽能供電系統及土壤墑情站使用
2	1.8米	黑色	用于各種氣象站使用
3	2.5米	不銹鋼	用于各種氣象站使用
4	3米	紅白相間	用于各種氣象站使用
